品名：三菱可編程控制器(PLC)
型號：FX3U高性能機型
電壓： AC 220V/DC 24V
基本單元：16/32/48/64/80/128點
品牌：三菱電機
- 概要
- 特點
- 規格
FX3U三菱PLC主要特點：
【最大384點的輸入輸出點數】
可編程控制器上直接接線的輸入輸出(最大256點)和網絡(CC-Link)上的遠程I/O(最大256點)的合計點數可以擴展到384點。

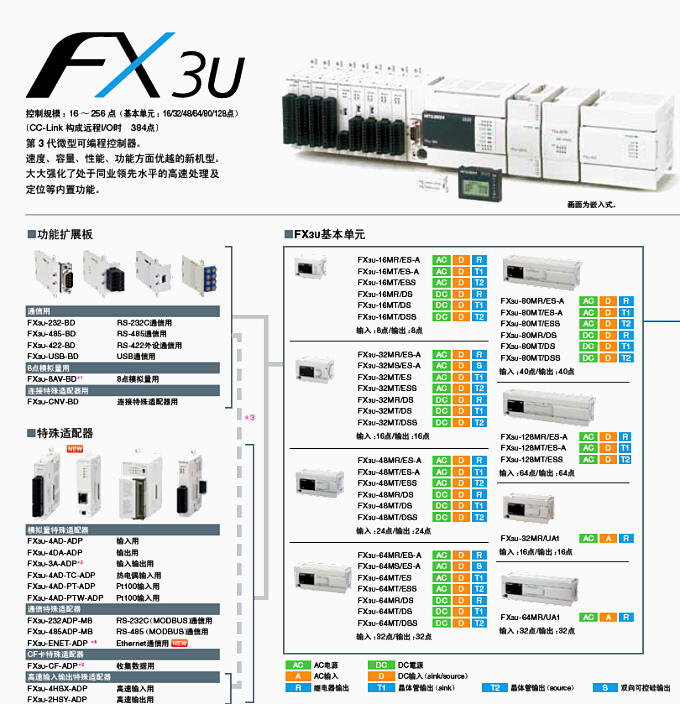

【可以連接的擴展單元/模塊】
輸入輸出的擴展設備可以連接FX2N 系列的輸入輸出擴展單元/模塊。
【程序內存】
內置了64K步的RAM內存。此外，可以通過使用存儲器盒，將程序內存變為快閃存儲器。
圖1
【運算指令】
除了浮點數、字符串處理指令以外，還具備了定坐標指令等豐富的指令。
【內置RUN/STOP開關】
可以通過內置開關進行RUN/STOP的操作。此外，也可以從通用的輸入端子或外圍設備上發出RUN/STOP的指令。
【支持RUN中寫入】
通過計算機用的編程軟件，可以在可編程控制器RUN時更改程序。
【內置時鐘功能】
內置了時鐘功能，可以執行時間的控制。
【編程工具】
請使用對應FX3U版本的編程工具。→參考本書5章版本信息及外圍設備的連接對應情況
*在不對應FX3U系列的外圍設備中，可以選擇FX2N系列或是FX2系列進行編程。此時， 指令和軟元件的可使用范圍在FX3U系列以及選擇的機型的可編程控制器兩者都具有的范圍內。
【支持程序的遠程調試】
如果使用編程軟件(GX Developer)，可以通過連接在RS-232C功能擴展板，以及RS-232C通信特殊適配器上的調制解調器，執行遠距離的程序傳送以及可編程控制器的運行監控。

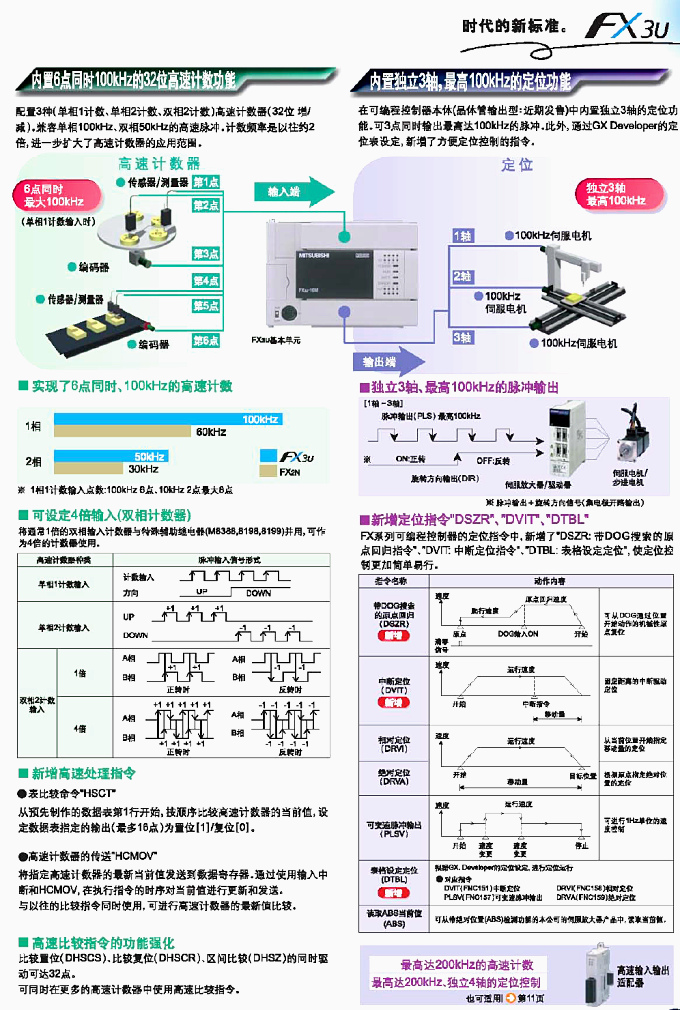

【高速計數功能】
1) 基本單元的輸入端子。
- 開集電極型晶體管輸出的輸入
- 單相100kHz × 6點 + 10kHz × 2點
- 雙相50kHz × 2點
2) 高速輸入特殊適配器(FX3U-4HSX-ADP)的輸入端子
- 差動輸入
- 單相200kHz × 8點(連接2臺時)
- 雙相100kHz × 2點(連接2臺時)
【輸入中斷功能(帶延遲功能)】
通過ON寬度，或是OFF寬度最小5μs(X000～X005)的外部信號可以優先處理中斷子程序。(還具備定時器中斷、高速計數器中斷功能)
【脈沖輸出功能】
1) 使用基本單元(晶體管輸出型)的輸出端子時，3軸可同時輸出最高為100kHz的脈沖(開集電極輸出)。(Y000、Y001、Y002)
2) 如果使用2 臺高速輸出特殊適配器FX3U-2HSYADP，4軸可同時輸出最高為200kHz的脈沖(差動線性驅動輸出)。
